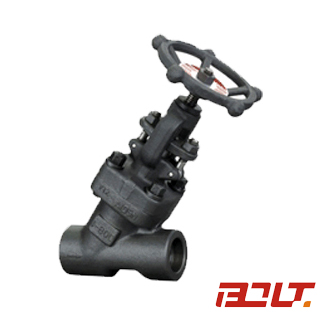

您現在的位置：首頁 > 產品中心 > 鍛鋼Y型截止閥J11H/J61H/J11Y/J61Y
鍛鋼Y型截止閥有三種閥蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片（316夾柔性石墨制造）密封?？蛻粲刑厥庖髸r(shí)也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種形式設計的閥門,其閥體與閥蓋用螺紋連接,全焊密封?？蛻粲刑厥庖髸r(shí)也可采用全焊二連接。第三種為壓力自緊式閥蓋，按這種形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密封環密封。
可設計成“Y”型閥的有截止閥和止回閥。
壓力自緊式Y(jié)型閥設計結構和特征
壓力自緊封Y型截止閥和止回閥閥門符合ANSI B16.34。檢驗與測試按API598，標記按MSS-SP-25。
圖1：結構示意圖）
|
序號 |
零件名稱 |
CS to ASTM |
AS to ASTM |
SS to ASTM | |
|
Type A105 |
Type A182 F22 |
Type A182 F304(L) |
Type A182 F316(L) | ||
|
1 |
閥體 |
A105N |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
2 |
閥瓣 |
A105N |
A276 304 |
A276 304(L) |
A276 316(L) |
|
3 |
閥桿 |
A182 F6a |
A182 F304(L) |
A182 F316(L) | |
|
4 |
密封座 |
A105N |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
5 |
密封環 |
F182 F304L |
A182 F304(L) |
A182 F316(L) | |
|
6 |
閥蓋 |
A105N |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
7 |
墊圈 |
A105N |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
8 |
閥桿螺母 |
A276 F420 | |||
|
9 |
軸承壓蓋 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
10 |
鎖緊螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
11 |
手輪 |
A197 | |||
|
12 |
對夾塊 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
13 |
螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A1983 B8M |
|
14 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
15 |
填料壓板 |
A216 WCB |
A351 CF8 | ||
|
16 |
活節螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A1983 B8M |
|
17 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
18 |
圓柱銷 |
A276 420 |
A182 F304 | ||
|
19 |
填料壓套 |
A276 410 |
|
A182 F304 |
|
|
20 |
吊耳 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
21 |
提升螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
22 |
填料 |
不銹鋼絲+柔性石墨 | |||
|
適用介質 |
水、蒸汽、油品等 |
水、蒸氣、油品等 |
硝酸、醋酸等 | ||
|
適用溫度 |
-29°C～425°C |
-29°C～550°C |
-29°C～200°C | ||
注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。 CS=碳鋼；AS=合金鋼；SS=不銹鋼；
尺寸參數表
|
NPS |
1/2″ |
3/4″ |
1″ |
11/4″ |
11/2″ |
2″ | |
|
L |
900-150Lb |
140 |
140 |
140 |
178 |
178 |
216 |
|
2500Lb |
186 |
186 |
186 |
232 |
232 |
279 | |
|
H(開) |
333 |
333 |
332 |
408 |
406 |
524 | |
|
W |
125 |
125 |
160 |
160 |
180 |
200 | |
|
重量 |
900Lb-1500Lb |
11.2 |
10.5 |
10.1 |
21.0 |
19.6 |
40.4 |
|
2500Lb |
12.3 |
11.6 |
10.8 |
28.0 |
26.4 |
43.8 | |
