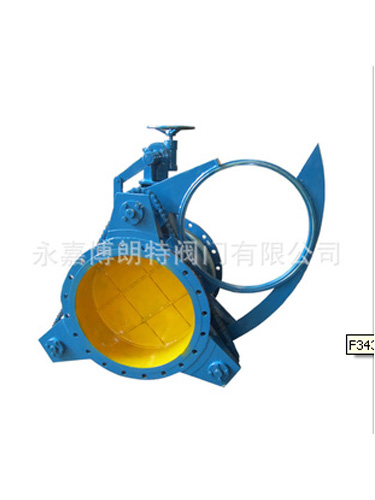

F343AX-1.5型手輪式扇形盲板閥結構特點：

  本閥門在F43AX-1.5型手動式扇形盲板閥的基礎上增加了蝸輪傳動箱、齒輪、齒圈和絲杠螺旋付。轉動手輪通過蝸輪付等傳動系統驅動左右閥體完成松開和加緊動作。閥板的翻轉動作則是用手動來完成。與F43AX-1.5型手動式扇形盲板閥相比操作簡單、動作完成速度快

  本閥為短結構系列，閥體不帶伸縮器

  安裝時請參照?qǐng)D示確定安裝方向。

F343CX-1.5型手輪式扇形盲板閥結構特點：

 本閥門在F43CX-1.5型手動式扇形盲板閥的基礎上增加了兩個蝸輪傳動箱。其中一個通過齒輪、齒圈和絲杠螺旋付驅動左右閥體完成松開和夾緊動作。另一傳動箱通過絲杠螺旋付驅動閥板完成閥板的翻轉動作，從而實現扇形盲板閥的啟閉。

  本閥為短結構系列，閥體帶有伸縮器。分別轉動兩個手輪，完成操作動作。
